旋转泛塞封

用于旋转、往复和静密封的场合-良好的刮除效果-无爬行操作，用于精密控制-良好的抗磨性能及尺寸稳定性-能适应急剧的温度变化-与食品、制药和医药流体接触时对介质无污染-可以消毒-储存期无限

添加个人微信

咨询服务热线134-2193-4786

立即咨询

产品类型

- O型圈 - 泛塞封 - 旋转密封圈 - 轴用密封 - 孔用密封 - 孔轴通用 - 防尘圈 - 导向支撑环

环境类型

- 往复式运动 - 旋转式运动 - 静密封 - 螺旋式运动 - 耐水解密封圈 - 耐油密封圈

应用行业

- 食品设备密封件 - 汽配密封圈 - 天然气配件 - 加气站密封 - 喷涂设备 - 医疗仪器 - 航天航空 - 挖机密封系列

产品详情
品质优良的密封件综合供应商

标准材料密封环：填充聚四氟乙烯F-PTFE弹簧：不锈钢特点-用于旋转、往复和静密封的场合-良好的刮除效果-无爬行操作，用于精密控制-良好的抗磨性能及尺寸稳定性-能适应急剧的温度变化-与食品、制药和医药流体接触时对介质无污染-可以消毒-储存期无限

支持
定制

环保
无毒

优质
材料

厂家
直销

加工
定制

质量
保障

旋转泛塞封 /专注密封圈的解决方案商

弹簧增强高低唇轴用密封（端盖式沟槽）

SPRING ENERGIZED ROTARY SEALS

PTW

订货号 Order Number	轴径 Rod diameter	沟槽底径 Groove diameter		槽宽 Groove width		订货号 Order Number	轴径 Rod diameter	沟槽底径 Groove diameter		槽宽 Groove width
订货号 Order Number	d f8/h9	D1 H9	D2 H10	L1	L2	订货号 Order Number	dN f8/h9	D1 H9	D2 H10	L1	L2
PTW0050	5	10	14	3.6	0.85	PTW1050	105	115.5	122.5	7.1	1.8
PTW0060	6	11	15	3.6	0.85	PTW1100	110	120.5	127.5	7.1	1.8
PTW0080	8	13	17	3.6	0.85	PTW1150	115	125.5	132.5	7.1	1.8
PTW0100	10	15	19	3.6	0.85	PTW1200	120	130.5	137.5	7.1	1.8
PTW0120	12	17	21	3.6	0.85	PTW1250	125	135.5	142.5	7.1	1.8
PTW0180	18	23	27	3.6	0.85	PTW1300	130	140.5	147.5	7.1	1.8
PTW0200	20	27	32.5	4.8	1.35	PTW1350	135	145.5	152.5	7.1	1.8
PTW0220	22	29	34.5	4.8	1.35	PTW1400	140	150.5	157.5	7.1	1.8
PTW0250	25	32	37.5	4.8	1.35	PTW1500	150	160.5	167.5	7.1	1.8
PTW0300	30	37	42.5	4.8	1.35	PTW1600	160	170.5	177.5	7.1	1.8
PTW0320	32	39	44.5	4.8	1.35	PTW1700	170	180.5	187.5	7.1	1.8
PTW0350	35	42	47.5	4.8	1.35	PTW1800	180	190.5	197.5	7.1	1.8
PTW0360	36	43	48.5	4.8	1.35	PTW1900	190	200.5	207.5	7.1	1.8
PTW0400	40	50.5	57.5	7.1	1.8	PTW2000	200	210.5	217.5	7.1	1.8
PTW0420	42	52.5	59.5	7.1	1.8	PTW2100	210	220.5	227.5	7.1	1.8
PTW0450	45	55.5	62.5	7.1	1.8	PTW2200	220	230.5	237.5	7.1	1.8
PTW0480	48	58.5	65.5	7.1	1.8	PTW2300	230	240.5	247.5	7.1	1.8
PTW0500	50	60.5	67.5	7.1	1.8	PTW2400	240	250.5	257.5	7.1	1.8
PTW0520	52	62.5	69.5	7.1	1.8	PTW2500	250	260.5	267.5	7.1	1.8
PTW0550	55	65.5	72.5	7.1	1.8	PTW2800	280	290.5	297.5	7.1	1.8
PTW0560	56	66.5	73.5	7.1	1.8	PTW3000	300	310.5	317.5	7.1	1.8
PTW0600	60	70.5	77.5	7.1	1.8	PTW3200	320	330.5	337.5	7.1	1.8
PTW0630	63	73.5	80.5	7.1	1.8	PTW3500	350	360.5	367.5	7.1	1.8
PTW0650	65	75.5	82.5	7.1	1.8	PTW3600	360	370.5	377.5	7.1	1.8
PTW0700	70	80.5	87.5	7.1	1.8	PTW4200	420	434	442	9.5	2.8
PTW0750	75	85.5	92.5	7.1	1.8	PTW4500	450	464	472	9.5	2.8
PTW0800	80	90.5	97.5	7.1	1.8	PTW4800	480	494	502	9.5	2.8
PTW0850	85	95.5	102.5	7.1	1.8	PTW5000	500	514	522	9.5	2.8
PTW0900	90	100.5	107.5	7.1	1.8	PTW6000	600	614	622	9.5	2.8
PTW0950	95	105.5	112.5	7.1	1.8	PTW7000	700	714	722	9.5	2.8
PTW1000	100	110.5	117.5	7.1	1.8

技术参数 TechnicalData
	压力Pressure	温度Temperature	速度Slidingspeed	介质Medium
标准产品 Standard	≤25MPa(Static 静密封) ≤15MPa(Rotary 转动)	-40…+260℃	≤2 m/s(旋转) ≤10 m/s(往复)	几乎所有液体、化学药品和气体Virtually all fluids, chemicals and gases

*工作温度底于0℃时，请与我方联系。 For tenperatures below 0℃ consult Technical Suport.

For temperatures below 0℃, please consult Technical Suport.

材料Material
	弹簧Spring	密封件Seals
标准设计Standard	不锈钢Stainless steel 304/316/301	填充PTFE PTFE -Filled

弹簧Spring 103	弹簧Spring 400	弹簧Spring APS

订货范例 Order Example for Standard version:

轴径 d	沟槽底径 D1	沟槽底径 D2	槽宽 L1	弹簧类型 Spring Type	订货号 Order Number	设计标准或互换 Standard or can fit the groove
50	60.5	67.5	7.1	400	PTW50X60.5X7.1-400	设计选用时可参考Trelleborg公司TVM系列标准

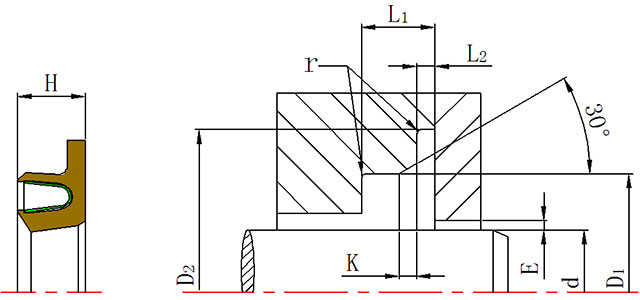

Installation Dimension table based on Metric Size

公制沟槽尺寸(mm)s

	轴径 Rod diameter		沟槽底径 Groovediameter		槽宽 Groove width		安装倒角 Lead-in	圆弧过渡	轴间最大间隙 Radialclearance E max
	标准尺寸范围 Standard range d f8/h9	扩展尺寸范围 Available range d f8/h9	D1 H9	D2 H10	L1 min	L2	k	r	＜2Mpa	＜10Mpa	＜20Mpa
1	5.0-19.9	20.0-200	d+5.0	d+9.0	3.6	0.85+0/-0.1	0.8	0.3	0.25	0.15	0.1
2	20.0-39.9	10.0-400	d+7.0	d+12.5	4.8	1.35+0/-0.15	1.1	0.4	0.35	0.2	0.15
3	40.0-399.9	20.0-700	d+10.5	d+17.5	7.1	1.80+0/-0.02	1.4	0.5	0.5	0.25	0.2
4	400.0-999.9	35.0-999.9	d+14.0	d+22.0	9.5	2.80+0/-0.20	1.6	0.5	0.6	0.3	0.25
